تفاوت ترموکوپل با RTD و ترمیستور چیست؟

تفاوت ترموکوپل با RTD و ترمیستور چیست؟

طی یک سلسله مقاله‌ی در نظر داریم با مقایسه‌ی بین انواع سنسور دما به موارد کلیدی و موارد کاربرد هر یک بسته به نوع پروژه اشاره داشته باشیم.

در صورت علاقه به یادگیری LabVIEW به بخش آموزش‌های رایگان سایت ما سری بزنید.

بخش اول

هر سه اینها سنسور دما هستند و امکان استفاده در رنج وسیعی از کاربردها را دارند. اما معایب و مزایای هر کدام موجب استفاده ی آن در رده ی مشخصی از کاربردها می شود.

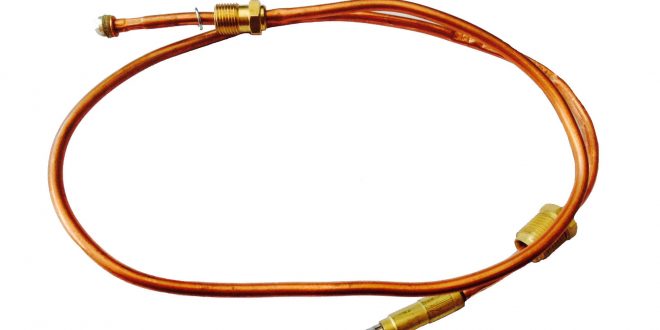

ترموکوپل ها:

سنسورهای ترموکوپل به کمک دو فلز دمای محیط را سنس می کنند اما همین که این دو فلز چه هستند، کارایی سنسور در رنج مشخصی از دما تعیین می گردد.

ساختمان کاربردی این سنسور بدین صورت است که از دو سیم فلزی متفاوت مثلا آهن و کنستانتن ساخته شده.

انتهای دو سیم در جایی که قرار است دما سنس شود متصل شده است.

ترموکوپل

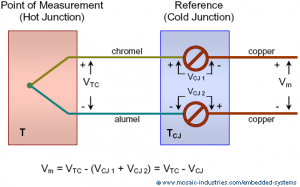

مشخصه‌ی ترمواکتریکال فلزهای به کار رفته در یک ترموکوپل

هر فلز مشخصه ی ترموالکتریکال مربوط به خود را دارد و همین موضوع موجب می شود در انتهای دو سیم جایی که به هم متصل نبوده و به اتصال یا انتهای “سرد” Cold End موسوم می باشد، اختلاف پتانسیل الکتریکی ایجاد شده باشد.همان طور که اشاره شد، طبعا این که این دو فلز از چه جنس هایی تشکیل شده باشند، رنج کاری دمایی و حساسیت سنسور رو تغییر می دهد.

محدوده‌ی دمایی و بازه‌ی خطی بودن تایپ‌های مختلف ترموکوپل ها

اما هر تایپ از ترموکوپل ها از یک زوج فلز مشخص ساخته شده است.

برخی تایپ ها رنج دمایی وسیعی را پوشش می دهند اما رابطه ی ولتاژ خروجی بر حسب دما تا حد زیادی غیرخطی می باشد.در عوض برخی تایپ ها محدوده ی کمتری رو پوشش می دهند ولی رابطه ی ولتاژ خروجی بر حسب دما خطی تر می باشد.

پس انتخاب تایپ ترموکوپل به مورد استفاده ی شما باز می گردد.

به طور کلی در صنعت ابزار دقیق و اتوماسیون، انتخاب سنسور مناسب برای یک سیستم تست و اندازه گیری از حیث ویژگی های فیزیکی و هزینه، با توجه تنوع بالای سنسورها، یک مهارت و تخصص محسوب می شود.

پارامترهای تأثیرپذیر از تایپ‌ ترموکوپل‌ انتخابی

همان طور که اشاره شد ترموکوپل ها تایپ های متفاوتی دارند که با حروف انگلیسی مثلا ترموکوپل E یا J یا K … معرفی می شوند.

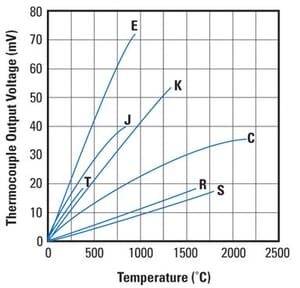

نمودار ولتاژ بر حسب دمابی تایپ‌ های مختلف ترموکوپل
نمودار ولتاژ بر حسب دمابی تایپ‌ های مختلف ترموکوپل

تایپ یک ترموکوپل در نوع فلزهای به کار رفته در آن مؤثر است.

به جز این، موارد زیر هم از تفاوت‌های تایپ های مختلف ترموکوپل می‌باشد.

  • رنج کاری
  • دقت و میزان خطی بودن
  • نوع شیتینگ
  • زمان پاسخ
  • میزان تاثیرپذیری از نویز
ترموکوپل

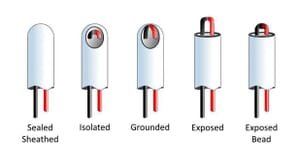

انواع شیتینگ ترموکوپل ها

همچنین نوع شیتینگ اتصال دو فلز یک ترموکوپل در سری که دما را باید سنس کند، در تشخیص پارامترهای زیر تأثیر دارد.

  •  سریع یا کند بودن
  • محافظت های الکتریکی مثل بحث های نویز و حلقه ی زمین
  • محافظت های شیمیایی و فیزیکی

عمدتا یک تریدآف بین این دو پارامتر وجود دارد به طوری که مثلا ترموکوپلی که محافظت شیمیایی و فیزیکی بهتری دارد و به طور الکتریکی ایزوله شده است کندتر است، در عوض یک ترموکوپل سریع در محافظت های فیزیکی و نویز مشکل دارتر است.

پایان بخش اول
